Descarga una vez la red vial de un lugar, guárdala en un GeoPackage y calcula rutas que respetan el sentido de las calles y las áreas alcanzables en un tiempo dado — en tu equipo, sin servicio de ruteo ni clave de API. Los resultados son estimaciones basadas en los datos de OpenStreetMap de cada lugar.
⬇ Instalar el complemento ★ Código en GitHub
Resumen
Cuatro algoritmos de Procesos y dos herramientas interactivas en el mapa, construidos sobre OSMnx (descarga y manejo del grafo) y NetworkX (rutas más cortas).
Convierte el nombre de un lugar en un GeoPackage con nodos, tramos de calle, arcos dirigidos y el límite del lugar.

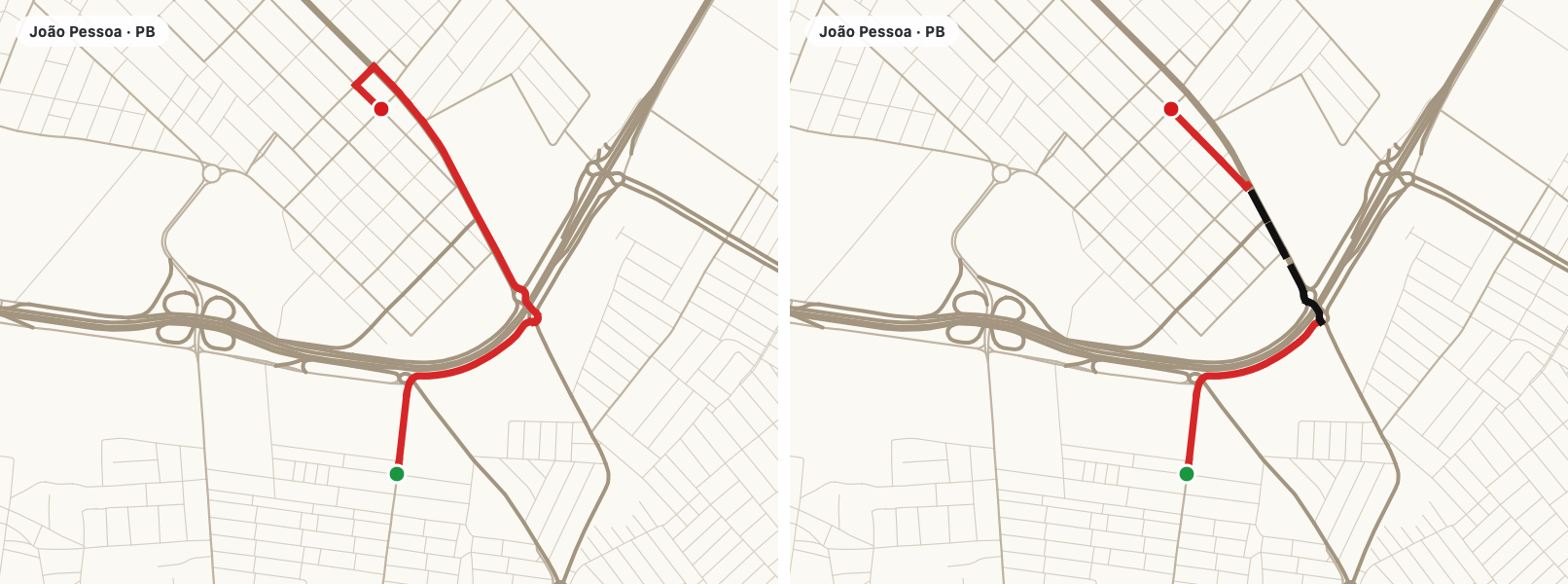

Las rutas en auto siguen el sentido registrado en OSM. Un modo de comparación muestra dónde un grafo no dirigido iría a contramano.

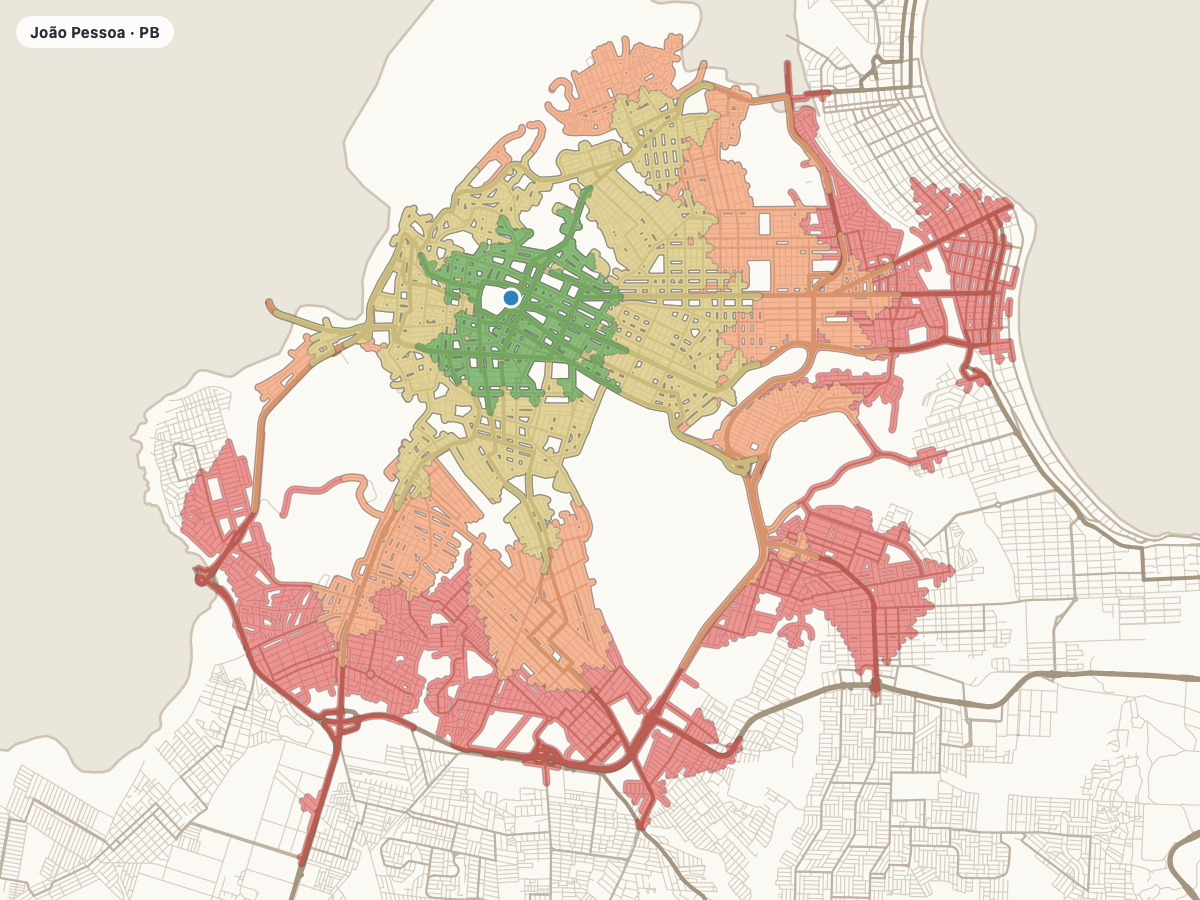

Áreas estimadas como alcanzables en 5, 10, 15… minutos desde los puntos o hacia ellos, con el tiempo de llegada en cada calle alcanzada.
Paneles laterales dejan el mapa visible: marca los puntos, desplaza y haz zoom libremente; el cálculo corre en segundo plano.
| Quiero… | Usa | Obtienes |
|---|---|---|
| trabajar en un lugar nuevo | 1. Descargar red vial (OSM) | un GeoPackage con la red (requiere internet) |
| revisar un GeoPackage antes de usarlo | 2. Inspeccionar GeoPackage de la red | un informe HTML: SRC, campos, completitud, diagnóstico de ruteo |
| probar una ruta con clics | Ruta en el mapa (barra de herramientas) | línea de la ruta, dos puntos, distancia y tiempo en el panel |
| calcular muchas rutas o usar un modelo | 3. Ruta más corta (Procesos) | capa de la ruta y las salidas DISTANCE_KM / TIME_MIN |
| ver qué se alcanza desde lugares o hacia ellos | Isócronas en el mapa, o 4. Isócronas (Procesos) para una capa de puntos | polígonos de isócronas, calles alcanzadas y los puntos usados |
Las herramientas en el mapa y los algoritmos de Procesos son dos formas de hacer el mismo cálculo: los paneles sirven para explorar con clics; los algoritmos, para capas de puntos, Ejecutar como proceso por lotes, el Modelador gráfico y scripts de Python.
Instalación
QGIS ya incluye geopandas, networkx, shapely y pyproj. OSMnx debe añadirse al entorno de Python que usa QGIS, que en general no es el mismo que otras instalaciones de Python del equipo.
--user instala en tu carpeta personal.Abre Complementos → Consola de Python, pega el código y pulsa Enter. --no-deps conserva las bibliotecas que vienen con QGIS (ver abajo).
from pip._internal.cli.main import main as pip
pip(["install", "--user", "--no-deps", "osmnx"])Tras reiniciar, ejecuta esto en la Consola de Python. La primera línea muestra qué Python se usa; la segunda debe imprimir las versiones sin errores.
import sys, osmnx, geopandas, networkx
print(sys.prefix) # should be inside the QGIS installation
print("osmnx", osmnx.__version__, "| geopandas", geopandas.__version__,
"| networkx", networkx.__version__)Complementos → Administrar e instalar complementos, busca OSMnx Routing & Isochrones. Mientras sea experimental, marca Mostrar también complementos experimentales en Configuración. También puedes usar Instalar a partir de ZIP con un archivo de las releases. Luego comprueba que OSMnx Routing & Isochrones aparezca en la Caja de herramientas de Procesos.
--no-deps y cuándo quitarlo?--no-deps, pip puede reemplazarlos por versiones para las que no se compilaron los módulos de QGIS (GDAL, scipy), con errores difíciles de rastrear. Si la verificación muestra ModuleNotFoundError de otro paquete, o un geopandas anterior a 1.0 (paquetes antiguos de Linux), instala solo ese paquete de la misma forma, p. ej. pip(["install", "--user", "--no-deps", "requests"]), o, como último recurso, ejecuta el comando sin --no-deps.sys.prefix en la verificación debe apuntar dentro de la instalación de QGIS (p. ej. /Applications/QGIS.app/…, C:\Program Files\QGIS … o /usr en los paquetes de Linux). Si OSMnx aparece en una terminal pero no en QGIS, se instaló en otro Python.--user no funciona--user: quítalo del comando. En Debian/Ubuntu recientes, pip puede detenerse con externally-managed-environment; añadir "--break-system-packages" a la lista es aceptable aquí porque --user solo escribe en tu carpeta personal. Con el instalador OSGeo4W en Windows también puedes usar el OSGeo4W Shell: python -m pip install --no-deps osmnx.Inicio rápido
Un primer uso completo en Cabedelo, una pequeña ciudad costera de Brasil: la descarga tarda menos de un minuto con una conexión normal.
Caja de herramientas de Procesos (Ctrl+Alt+T) → OSMnx Routing & Isochrones → 1. Descargar red vial (OSM). Escribe Cabedelo, Paraíba, Brasil, elige drive y guarda en un archivo (no en una salida temporal). Resultado esperado: cuatro capas en el proyecto — …_boundary, …_edges, …_nodes, …_arcs.
2. Inspeccionar GeoPackage de la red genera un informe HTML. Resultado esperado: SRC EPSG:4326 y la capa arcs como fuente del sentido.
Botón Ruta en el mapa de la barra: clic en el origen y luego en el destino. Resultado esperado: una línea roja y, en el panel, la distancia y el tiempo estimado.
Botón Isócronas en el mapa: clic en un punto. Resultado esperado: polígonos de 5, 10 y 15 minutos, del verde al rojo, y sus áreas en el panel.
Herramientas en el mapa
Ambas herramientas abren un panel lateral que no tapa el mapa. Un clic marca un punto, arrastrar desplaza, la rueda hace zoom, el botón derecho o Esc borra. El GeoPackage de la red se toma de las capas ya abiertas en el proyecto; también puedes elegirlo en el panel.

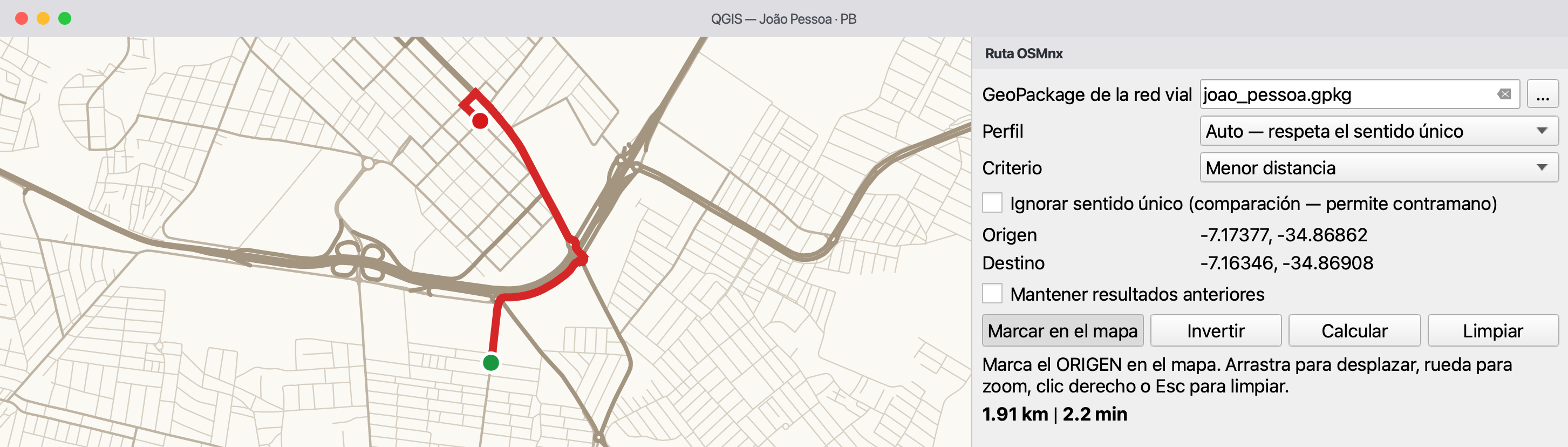

Ruta en el mapaPrimer clic = origen, segundo = destino; la ruta se calcula entonces en segundo plano. Invertir cambia el sentido; un tercer clic empieza un nuevo origen. Los clics quedan en la capa Puntos de la ruta.

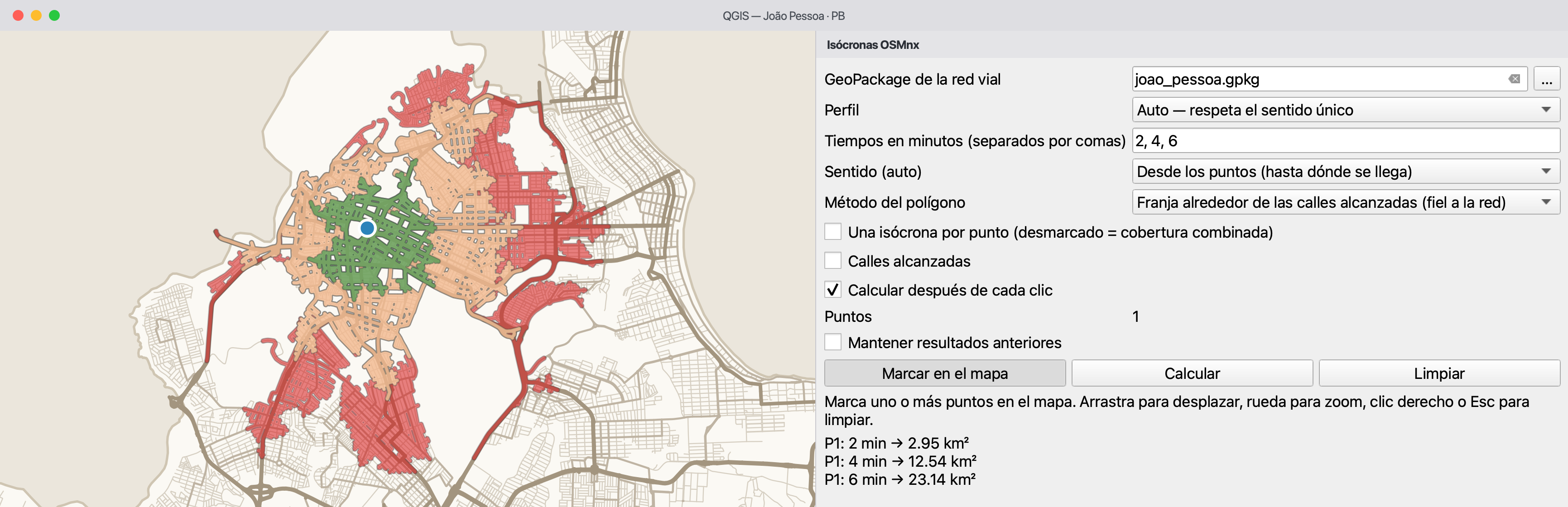

Isócronas en el mapaCada clic agrega un punto (P1, P2…) a la capa Puntos de las isócronas y las isócronas se recalculan — desmarca Calcular después de cada clic para marcar varios puntos antes. El panel lista el área de cada franja.
Capturas de pantalla: complemento 0.1, QGIS 3.44, interfaz en español.
Referencia
Funcionan en el diálogo, en Ejecutar como proceso por lotes, en el Modelador gráfico y desde Python. Cada bloque sigue el mismo orden: cuándo usarlo, entradas, salidas, cómo leer el resultado y limitaciones.
1. Descargar red vial (OSM)osmnx_routing:download_network
Úsalo cuando necesitas la red de un lugar que aún no descargaste.
| Parámetro | Descripción |
|---|---|
| Nombre del lugar | Municipio, distrito o barrio con estado y país, p. ej. Campina Grande, Paraíba, Brasil. Nominatim lo busca y su polígono de límite acota la descarga. |
| Tipo de red | drive vías públicas para auto · drive_service más vías de servicio · walk red peatonal · bike red ciclista · all_public todas las vías públicas · all incluidas las privadas. Elige una acorde al perfil que vas a usar. |
| GeoPackage de salida | Archivo a escribir. Una salida temporal se borra al cerrar QGIS; el registro lo advierte. |
edges (una línea por tramo de calle, para visualización), arcs (una línea por sentido de circulación, para el ruteo), nodes y boundary (con la consulta, el nombre en OSM y la fecha de descarga). Los tramos llevan speed_kph y travel_time.edges sobre un mapa base para ver si están las calles que necesitas.~/osmnx/cache.2. Inspeccionar GeoPackage de la redosmnx_routing:inspect_network
Úsalo cuando recibiste o editaste un GeoPackage y quieres revisarlo antes del ruteo. Solo necesita QGIS, no OSMnx.
| Parámetro | Descripción |
|---|---|
| GeoPackage de la red vial | Cualquier GeoPackage; las capas pueden tener prefijo (patos_nodes…). |
| Informe | Archivo HTML a escribir. |
maxspeed poco completo significa que la mayoría de los tiempos vienen de velocidades por defecto. La fuente del sentido debe ser la capa arcs.3. Ruta más corta (respeta el sentido)osmnx_routing:shortest_path
Úsalo cuando necesitas el camino entre dos puntos, su longitud y su tiempo estimado.
| Parámetro | Descripción |
|---|---|
| Perfil | Auto — sigue el sentido de las calles · Peatón — ignora el sentido. |
| Criterio | Menor distancia minimiza la longitud en metros. Más rápida (auto) minimiza travel_time, una estimación a partir de velocidades; ver Cómo funciona. |
| Origen, Destino | Puntos en cualquier SRC. Cada uno se une al nodo más cercano de la red, como se explica abajo. |
| Ignorar sentido único | Solo para comparación o diagnóstico: permite ir a contramano y marca esos tramos. |
| Velocidad a pie | km/h, por defecto 4,8. |
wrong_way, longitud, velocidad, tiempo y acumulados; Puntos de la ruta; los números DISTANCE_KM, TIME_MIN y WRONG_WAY_M.4. Isócronas (áreas de alcance)osmnx_routing:isochrones
Úsalo cuando quieres el área alcanzable en algunos minutos desde puntos (o desde la que se llega a ellos).
| Parámetro | Descripción |
|---|---|
| Punto / Capa de puntos | Un punto marcado, una capa (escuelas, centros de salud…) o ambos; el campo de nombre identifica cada punto. |
| Una isócrona por punto | Marcado: un conjunto de polígonos por punto. Desmarcado: una cobertura combinada de todos los puntos. |
| Sentido (auto) | Desde los puntos (hasta dónde se llega) o hacia ellos (desde dónde se llega). |
| Tiempos en minutos | p. ej. 5, 10, 15 (también 5;10;15). |
| Método del polígono | Franja alrededor de las calles alcanzadas, o envolvente cóncava de los nodos alcanzados. |
| Ancho de la franja | Metros alrededor de las calles, por defecto 40. |
drive no tiene veredas ni senderos: descarga walk o all para estudios a pie.| Campo | Significado |
|---|---|
speed_kph | Velocidad del tramo en km/h (maxspeed de OSM o un valor por defecto). |
travel_time | Tiempo estimado para recorrer el tramo, en segundos. |
wrong_way | true cuando la ruta usa el tramo a contramano (solo con Ignorar sentido único). |
DISTANCE_KM · TIME_MIN · WRONG_WAY_M | Longitud de la ruta en km, tiempo estimado en minutos y metros recorridos a contramano. |
minutes · area_km2 · roads_km | Umbral de tiempo del polígono, su área en km² y la longitud de calles alcanzadas en km (las de doble sentido se cuentan una vez). |

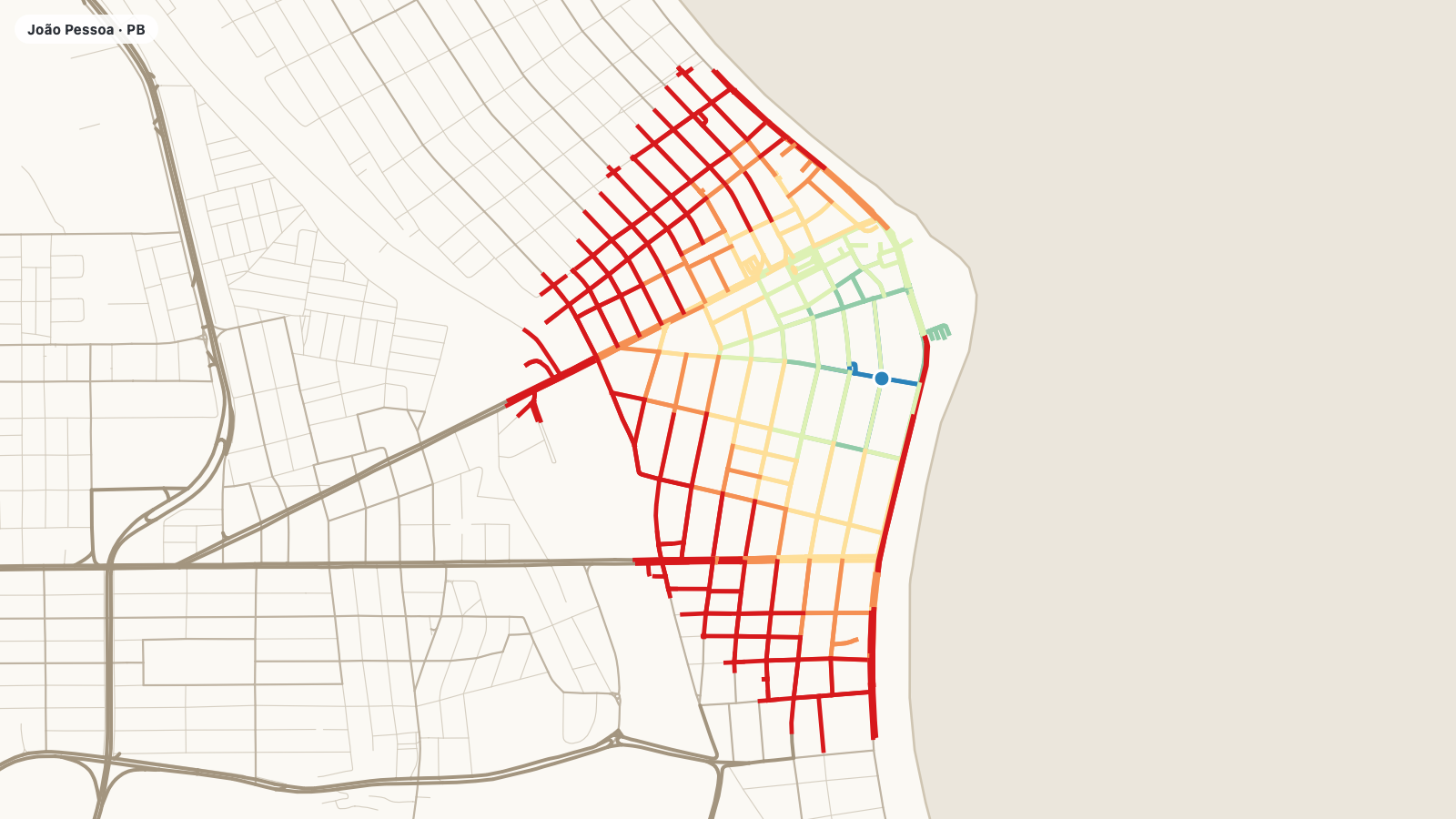

t_start_min · t_end_min | Tiempo de llegada en minutos al inicio y al final de un tramo alcanzado. |
Cada algoritmo tiene un id estable; los parámetros de lista reciben la posición de la opción (0, 1, 2…).
import processing
# 1. descargar una vez (requiere internet)
processing.run("osmnx_routing:download_network", {
"PLACE": "Cabedelo, Paraíba, Brasil", "TYPE": 2, # 2 = drive
"OUTPUT": "/datos/cabedelo.gpkg"})
# 2. ruta en auto, menor tiempo estimado (se ejecuta localmente)
res = processing.run("osmnx_routing:shortest_path", {
"NETWORK": "/datos/cabedelo.gpkg", "PROFILE": 0, "CRITERION": 1,
"ORIGIN": "-34.8410,-7.0323 [EPSG:4326]",
"DESTINATION": "-34.8417,-7.0371 [EPSG:4326]",
"OUTPUT": "TEMPORARY_OUTPUT"})
print(res["DISTANCE_KM"], res["TIME_MIN"])
# 3. isócronas a pie de una capa de puntos, una por punto
processing.runAndLoadResults("osmnx_routing:isochrones", {
"NETWORK": "/datos/cabedelo.gpkg", "PROFILE": 1, # 1 = peatón
"POINTS": "/datos/escuelas.gpkg", "ID_FIELD": "nombre", "SEPARATE": True,
"MINUTES": "5, 10, 15", "OUTPUT": "TEMPORARY_OUTPUT", "ROADS": "TEMPORARY_OUTPUT"})Cómo funciona
Conocer estas decisiones ayuda a juzgar si un resultado es razonable.
Cada punto se une al nodo más cercano de la red, medido en un SRC métrico local. Para auto solo cuentan los nodos del mayor componente fuertemente conexo — nodos desde los que se llega a cualquier otro y se vuelve, respetando el sentido —, así que siempre existe una ruta. Para peatón se usa el mayor componente conexo. Por eso, un punto en una calle aislada se une al nodo más cercano de la red principal, que puede estar a cierta distancia. Los puntos a más de 5 km de cualquier nodo candidato se rechazan (rutas) o se omiten (isócronas).
Menor distancia suma la longitud de los tramos; más rápida suma travel_time. La ruta más rápida es la de menor tiempo estimado, no una garantía del viaje real más corto. Para peatón la velocidad es constante, así que ambos criterios dan el mismo camino.
travel_time = longitud ÷ velocidad. La velocidad es la etiqueta maxspeed de OSM cuando existe; si no, un valor por tipo de vía (motorway 100, primary 60, secondary 50, tertiary 40, residential 30, service 20, living_street 10 km/h); los demás tipos usan el promedio de las vías etiquetadas del mismo tipo, o 30 km/h. Son valores urbanos para tránsito fluido.
La capa arcs tiene un registro por sentido de circulación: una calle de doble sentido da dos arcos; una de sentido único, un arco. El auto solo usa arcos; el peatón camina en ambos sentidos. Su exactitud depende de las etiquetas oneway de OpenStreetMap.
Ignorar sentido único agrega los arcos inversos faltantes y los marca como wrong_way. Muestra el error que cometería un grafo no dirigido; su resultado no es una ruta para conducir.
rutacontramanoorigendestino
Desde los puntos responde «¿hasta dónde llego desde aquí en 10 minutos?». Hacia los puntos responde «¿desde dónde se llega aquí en 10 minutos?»: el cálculo corre sobre el grafo invertido. Solo difieren para auto, por el sentido único.

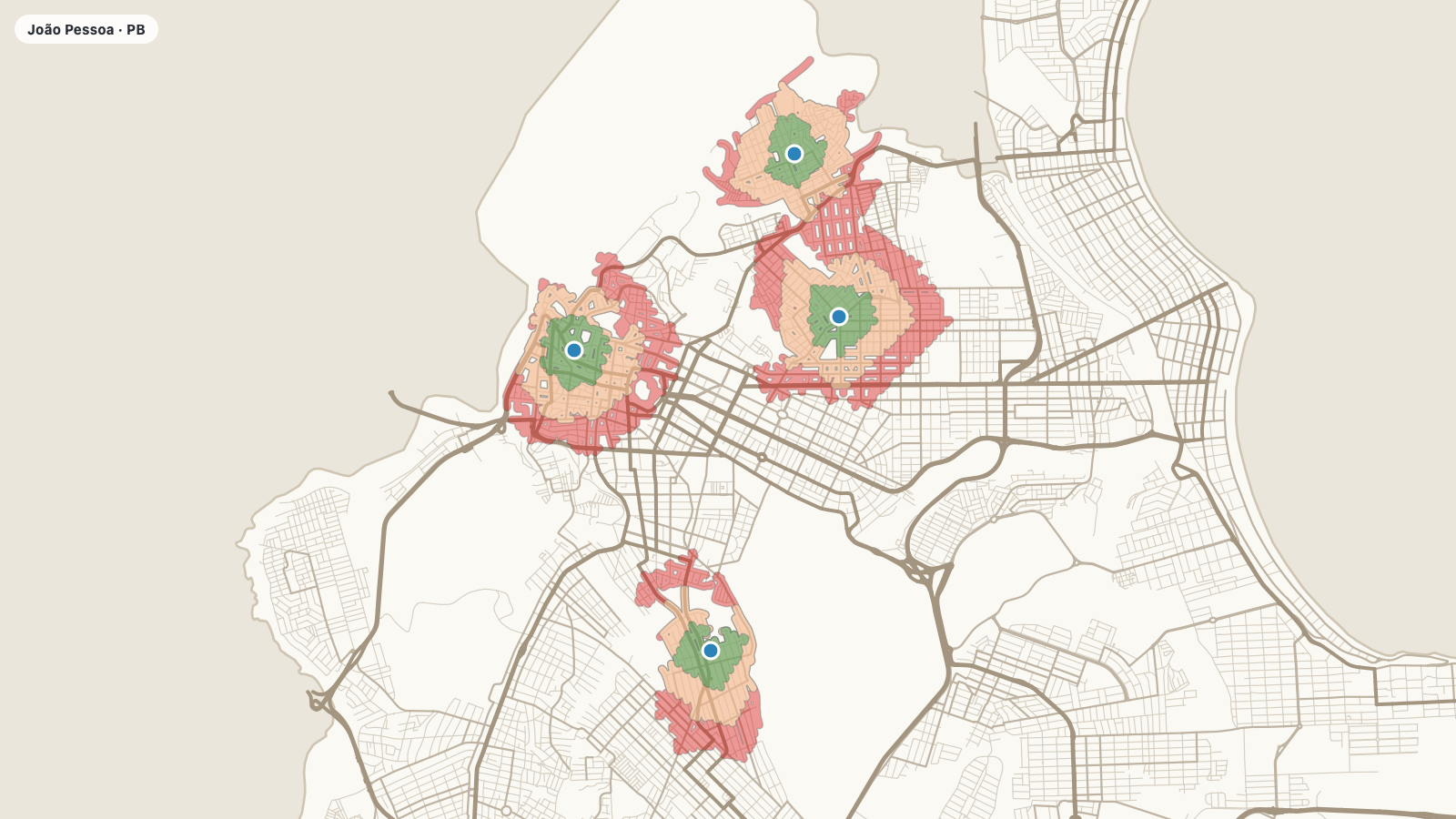

Con una isócrona por punto, cada punto tiene sus propios polígonos, que pueden superponerse. La cobertura combinada parte de todos los puntos a la vez: cada calle recibe el tiempo del punto que la alcanza más rápido por la red (no el más cercano en línea recta), y se genera un polígono por tiempo.

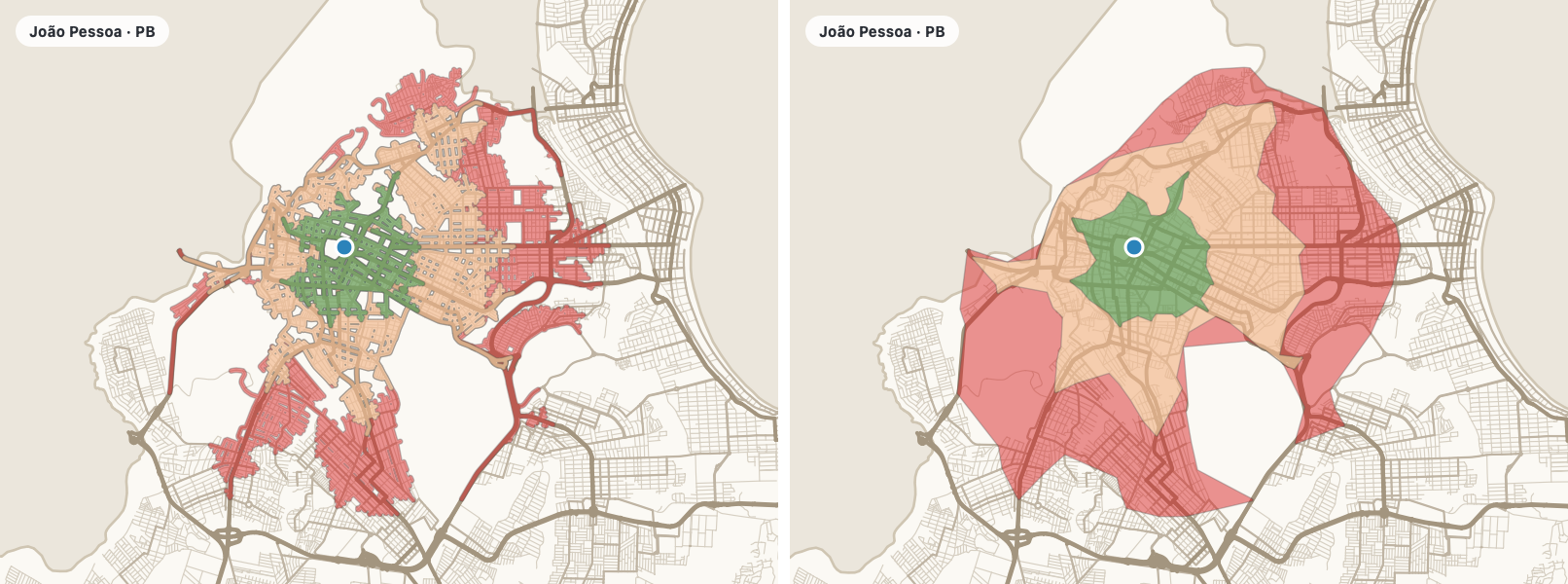

Franja alrededor de las calles alcanzadas: cada tramo alcanzado recibe un buffer del ancho de la franja; el último tramo de cada camino se corta en proporción al tiempo restante, suponiendo velocidad constante en él. El polígono sigue la red. Envolvente cóncava: un contorno más suave alrededor de los nodos alcanzados y los extremos cortados. Es más fácil de leer, pero su interior incluye lugares que la red no alcanza (manzanas, agua, áreas cercadas).
El primer cálculo sobre un GeoPackage lo lee y arma los grafos; los siguientes los reutilizan mientras QGIS esté abierto. Si el archivo cambia en el disco, se vuelve a leer. Solo se mantiene una red en memoria a la vez.
| OpenStreetMap (OSM) | Base colaborativa de datos geográficos. La cobertura y el detalle varían entre lugares y no son uniformemente completos ni actualizados. |
| OSMnx | Biblioteca de Python que el complemento usa para descargar redes de OSM y convertirlas en grafos. |
| Nominatim / Overpass | Servicios de OSM que encuentran un lugar por su nombre (geocodificación) y devuelven los datos del mapa dentro de un área. |
| GeoPackage | Archivo único .gpkg que puede guardar varias capas vectoriales y tablas. |
| SRC | Sistema de referencia de coordenadas: cómo las coordenadas de una capa se relacionan con lugares en la Tierra. La red se guarda en EPSG:4326 (longitud/latitud); las distancias se miden en un SRC métrico local (UTM). |
| Nodo | Punto de la red: una intersección o el final de una calle. |
| Tramo (edge) | Parte de una calle entre dos nodos, usada para visualizar. |
| Arco dirigido | Tramo con un sentido de circulación. Una calle de doble sentido son dos arcos; una de sentido único, un arco en el sentido permitido. |
| Grafo dirigido | Red en la que cada conexión tiene un sentido; necesaria para modelar el sentido único. |
| Ruta más corta | Camino de menor costo total; el costo es la distancia o el tiempo estimado. |
| Componente fuertemente conexo | Mayor conjunto de nodos en el que cada nodo alcanza a todos los demás siguiendo el sentido de los arcos. |
| Isócrona | Área estimada como alcanzable dentro de un límite de tiempo por la red y el perfil elegidos. El polígono es una representación cartográfica. |
| Envolvente cóncava | Contorno que se ajusta a un conjunto de puntos más que la envolvente convexa. Representa los datos; no prueba el acceso a todo lugar interior. |
Ayuda
Cada entrada indica la causa probable y qué hacer.
Causa probable: OSMnx (u otra biblioteca) no se encuentra en el Python de QGIS.
Qué hacer: Sigue los pasos de Instalación, reinicia QGIS y ejecuta el código de verificación.
Causa probable: Nominatim no encontró el lugar, o lo encontró como punto o línea (una calle, un punto de interés).
Qué hacer: Escribe el nombre como en OpenStreetMap, con estado y país, y usa un municipio, distrito o barrio. Buscar el nombre en openstreetmap.org muestra lo que encuentra Nominatim.
Causa probable: El área es grande, los servidores de OSM están ocupados, la conexión es lenta o se necesita un proxy.
Qué hacer: Inténtalo más tarde o con un lugar más pequeño; revisa el proxy en Configuración → Opciones → Red. No repitas el pedido en rápida sucesión.
Causa probable: El punto está a más de 5 km de la red: fuera del área descargada, o en una capa con el SRC equivocado.
Qué hacer: Marca dentro del área del GeoPackage, revisa el SRC de la capa de puntos o descarga un lugar más grande.
Causa probable: Los dos puntos se unen al mismo nodo (están muy cerca o ambos en una calle aislada).
Qué hacer: Elige puntos más separados.
Causa probable: El clic se unió a un nodo de la red principal a cierta distancia, o las etiquetas de sentido único faltan o están mal en OSM.
Qué hacer: Lee los avisos del registro, mira la capa arcs cerca del punto y, si el dato está mal, considera corregirlo en OpenStreetMap y descargar de nuevo.
Causa probable: La red se descargó como drive y no tiene veredas ni senderos.
Qué hacer: Descarga el lugar de nuevo con walk o all.
Causa probable: Guardar capas temporales puede perder el SRC y agregar un prefijo a los nombres.
Qué hacer: Funciona: los nombres con prefijo (patos_nodes…) se reconocen y las capas lon/lat sin SRC se toman como EPSG:4326 (el registro lo avisa). Mantén una red por GeoPackage.
